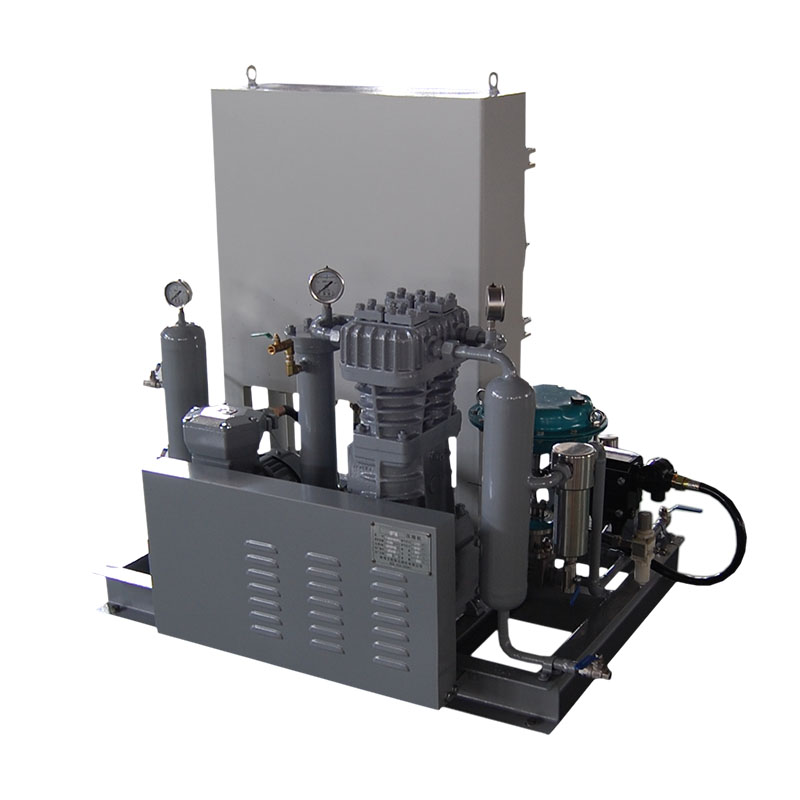

氫氣壓縮機主要由基礎機械部件、核心壓縮組件及附屬系統構成，廣泛應用于加氫站、工業加氫等場景，確保氫氣在高壓下的安全穩定運輸。

一、主要結構組成

     1.基礎運動部件?

• ?曲軸?：將驅動機的旋轉運動轉化為活塞的往復運動，是傳遞動力的關鍵部件。

• ?連桿?：連接曲軸與十字頭，傳遞動力并實現運動形式轉換。

• ?十字頭?：連接連桿與活塞桿，在導軌中做往復運動，確?；钊\動的穩定性。

2.核心壓縮組件?

• ?氣缸組件?：包括鑄鐵氣缸、缸套、缸蓋等，構成氣體壓縮空間。

• ?活塞系統?：由活塞、活塞環、刮油環等組成，實現氣體的壓縮與密封。

• ?氣閥?：采用不銹鋼材質，控制氣體的吸入與排出，保證壓縮效率。

• ?填料密封?：防止氫氣泄漏，通常設置在活塞桿與氣缸之間，是安全設計的關鍵。

1. ?特殊結構類型?

• ?隔膜式壓縮機?：采用三層金屬膜片（氣側、油側、中間膜片）實現無接觸壓縮，一定程度保障氫氣純度，常用于高純度要求場景。

• ?材料要求?：主體多采用316奧氏體不銹鋼，以抵抗氫脆和氫腐蝕，提高設備壽命與安全性。

2. ?附屬系統?

• ?冷卻系統?：包括氣缸冷卻與級間冷卻，通過冷卻器降低壓縮過程中氣體溫度，提高效率。

• ?潤滑系統?：分為運動部件潤滑與氣缸填料潤滑兩套系統，確保設備長期穩定運行。

• ?驅動系統?：通常由電動機通過聯軸器直接驅動，也有采用氣動或帶減速箱的配置。

• ?安全輔助設備?：如氣體過濾器、緩沖器、油水分離器、氮氣密封系統等，用于提高運行安全性與氣體品質。

二、結構設計特點

• ?雙室中間連接體?：在機身與氣缸之間設置隔離腔，引入氮氣進行密封，防止氫氣泄漏至機身或大氣中。

• ?多級壓縮設計?：通過多級壓縮與級間冷卻，逐步提高壓力，降低單級負荷，提高能效。

• ?高密封性要求?：因氫氣易燃，所有密封結構（如填料、隔膜）均需具備極高可靠性。




•
