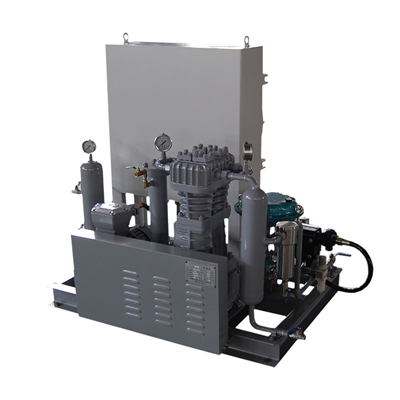

一、主要結構組成

1. 基礎運動部件

• 曲軸：將驅動機的旋轉運動轉化為活塞的往復運動，是傳遞動力的關鍵部件。

• 連桿：連接曲軸與十字頭，傳遞動力并實現運動形式的轉換。

• 十字頭：連接連桿與活塞桿，在導軌內做往復運動，保障活塞運動的穩定性。

2. 核心壓縮組件

• 氣缸組件：由鑄鐵氣缸、缸套、缸蓋等部件組成，構成氣體壓縮的密閉空間。

• 活塞系統：包含活塞、活塞環、刮油環等，核心作用是實現氣體的壓縮與密封。

• 氣閥：采用不銹鋼材質制成，負責控制氣體的吸入與排出，保障壓縮效率穩定。

• 填料密封：設置于活塞桿與氣缸之間，核心功能是防止氫氣泄漏，是設備安全設計的關鍵。

3. 特殊結構類型

• 隔膜式壓縮機：采用氣側、油側、中間膜片三層金屬膜片實現無接觸壓縮，可保障氫氣純度，適用于高純度需求場景。

• 材料要求：主體多采用316奧氏體不銹鋼，以抵御氫脆與氫腐蝕，延長設備壽命、提升運行安全性。

4. 附屬系統

• 冷卻系統：涵蓋氣缸冷卻與級間冷卻，通過冷卻器降低壓縮過程中氣體溫度，提升設備運行效率。

• 潤滑系統：分為運動部件潤滑與氣缸填料潤滑兩套獨立系統，保障設備長期穩定運轉。

• 驅動系統：通常由電動機通過聯軸器直接驅動，也可采用氣動或帶減速箱的配置方案。

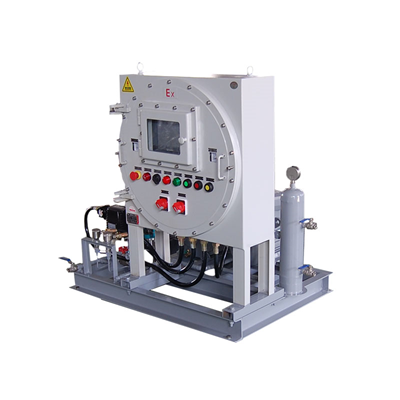

• 安全輔助設備：包括氣體過濾器、緩沖器、油水分離器、氮氣密封系統等，用于提升運行安全性與氣體品質。

二、結構設計特點

• 雙室中間連接體：在機身與氣缸之間設置隔離腔，引入氮氣進行密封，防止氫氣泄漏至機身或大氣中。

• 多級壓縮設計：通過多級壓縮與級間冷卻的配合，逐步提升氫氣壓力，降低單級壓縮負荷，提高設備能效。

• 高密封性要求：由于氫氣具有易燃特性，所有密封結構（如填料、隔膜）均需具備極高的可靠性。
